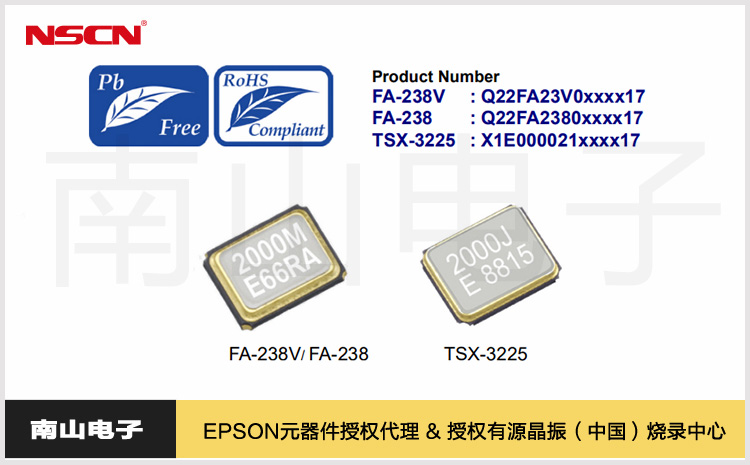

在當今高度集成化的電子設備領域，微型晶體諧振器（晶振）作為系統的“心跳”，其穩定性與可靠性至關重要。特別是廣泛應用的3225貼片封裝（3.2 x 2.5mm），憑借其緊湊尺寸和成熟工藝，已成為移動通信、短距無線連接、物聯網及微處理器時鐘源的主流選擇。愛普生（Epson）作為業界的晶體器件供應商，FA-238、FA-238V以及TSX-3225是愛普生3225貼片晶振的代表，下面南山電子給大家詳細介紹一下這三款晶振。

產品參數詳情：

（一）FA-238晶振
• 頻率范圍 ：16MHz 至 50MHz
• 外部尺寸 ：3.2×2.5×0.7mm
• 頻率容差 ：±50 × 10-6（標準），±15 × 10-6 to ±50 × 10-6（可選）
• 頻率與溫度特性 ：±30×10^-6 / -20℃至 +70℃
• 負載電容 ：8pF~20pF
• 串聯電阻（ESR）：40R~100R
• 頻率老化：*大±5 × 10-6 /年

（二）FA-238V晶振
• 頻率范圍 ：12MHz 至 15.9999MHz
• 外部尺寸 ：3.2×2.5×0.7mm
• 頻率容差 ：±50 × 10-6（標準），±15 × 10-6 to ±50 × 10-6（可選）
• 頻率與溫度特性 ：±30×10^-6 / -20℃至 +70℃
• 負載電容 ：8pF~20pF
• 串聯電阻（ESR）：40R~100R
• 頻率老化：*大±5 × 10-6 /年

（三）TSX-3225晶振
• 頻率范圍 ：16MHz 至 48MHz
• 外部尺寸 ：3.2×2.5×0.6mm
• 頻率容差 ：±10×10^-6
• 頻率與溫度特性 ：±10×10^-6 / -20℃至 +70℃
• 負載電容 ：負載電容：6pF~25pF，常見為 6pF、8pF、10pF 或 12pF
• 串聯電阻（ESR）：40R~60R
• 頻率老化：*大±1 × 10-6 /年

三款晶振的工作溫度范圍都為-40 °C to +85 °C(+105 °C可選)，主要應用于移動電話、藍牙、W - LAN、ISM 頻段無線電以及 MPU 時鐘等領域。

外部尺寸：

選型建議：

• FA-238V：12-15.9999MHz 低頻段，填補TSX-3225的頻率下限空白；
• TSX-3225：以 16-48MHz 覆蓋主流中高頻場景；
• FA-238：50MHz以上的頻率可以選型FA-238系列。

其中TSX-3225(16MHz~48MHz)是愛普生3225貼片晶振中的核心系列，與FA-238V（12MHz~16MHz）和FA-238(16MHz~50MHz)兩個系列配合可以滿足3225尺寸12MHz~50MHz范圍內的通用晶振需求。盡管3225貼片晶振是目前的主流規格，但是愛普生晶振代理商南京電子FA-238與FA-238V兩款晶振的現貨庫存品種合在一起也不及TSX-3225型號的20%。因此我們對設計工程師的建議是新項目晶振選型，盡可能選擇后者。

需要注意的是愛普生3225晶振目前只有FA-238A一款汽車級晶振，南山電子倉庫中也備有大量現貨。歡迎咨詢選購愛普生3225貼片晶振。南山電子提供愛普生全系列各種規格有源晶振和無源晶振，時鐘芯片RTC，可編程晶振，溫補晶振等，如有采購需求請聯系網站客服。
