在通信與工業控制領域，高精度、高穩定性的時鐘信號是保障系統性能的核心要素。愛普生SG3225VAN超寬頻LVDS有源晶振憑借其73.5 MHz至700 MHz的寬頻率范圍、LVDS低抖動輸出以及低功耗設計，成為滿足現代電子設備高精度時鐘需求的核心元件，廣泛應用于SONET/SDH、千兆以太網、串行ATA、PCI-Express、存儲區域網絡、光纖通道、工業控制器、測試與測量、光纖通道和通信等領域。

SG3225VAN采用PLL技術與AT晶體單元的協同架構，實現了寬頻覆蓋與高精度的雙重突破。AT晶體單元作為基礎頻率源，利用石英晶體的高Q值特性提供穩定的初始振蕩；PLL技術則通過相位反饋機制，將晶體頻率倍頻至目標頻段，同時抑制噪聲干擾，確保輸出信號的低抖動與高穩定性。這種設計使SG3225VAN在73.5MHz至700MHz范圍內保持±20ppm的頻率公差，同時實現≤0.6ps的超低相位抖動，滿足高速數據傳輸對時鐘信號的嚴苛要求。

在供電與功能設計上，SG3225VAN支持2.5V至3.3V的寬電壓輸入，適應多種電源環境；輸出使能（OE）引腳的加入，允許系統動態控制時鐘輸出，進一步優化功耗管理。正常工作時電流僅30mA，關閉狀態下電流降至20mA，顯著提升了設備在待機模式下的能效表現。

產品優勢：小型化與高性能的完美平衡

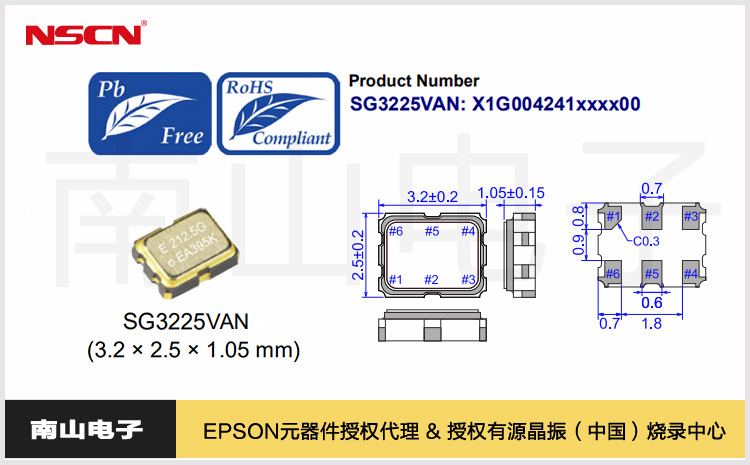

SG3225VAN采用3.2x2.5mm的超小型封裝，在節省PCB空間的同時，通過六腳貼片設計增強了焊接可靠性。其工作溫度范圍覆蓋-40℃至85℃，滿足工業級應用的嚴苛環境要求。此外，LVDS輸出標準不僅提升了信號抗干擾能力，還簡化了與高速接口的兼容性設計，可直接作為標準模塊嵌入各類系統。

相較于傳統差分晶振，SG3225VAN在保持高性能的同時實現了體積的大幅縮減。與SG7050VAN等同類產品相比，其尺寸縮小近50%，更適應物聯網設備、可穿戴終端等對微型化要求高的場景。

多領域賦能：從通信網絡到工業控制

SG3225VAN的寬頻特性與低噪聲優勢，使其在多個關鍵領域展現出卓越的適用性：
• 通信基礎設施：在 SONET/SDH光傳輸網絡中，SG3225VAN為高速數據復用和解復用提供穩定的時鐘參考，確保信號同步精度；在 5G 基站與光纖通信系統中，其LVDS 差分輸出可有效抑制電磁干擾（EMI），保障長距離傳輸?shù)男盘柾暾浴?br /> • 數據中心與存儲：千兆以太網、串行ATA（SATA）及PCI-Express等接口依賴高精度時鐘實現數據同步，SG3225VAN的低抖動特性可降低誤碼率，提升數據傳輸效率。在存儲區域網絡（SAN）和光纖通道中，其穩定的頻率輸出為磁盤陣列與服務器集群提供可靠的時序支持。
• 工業與測試領域：工業控制器需在復雜電磁環境中保持穩定運行，SG3225VAN的差分輸出與抗干擾設計可抵御外部噪聲；在測試與測量設備中，其±20ppm的頻率精度及 ±5ppm /年的超低老化率，確保長期測量數據的可靠性。
