愛普生SG5032CAN有源晶振在視頻監控系統中的應用解析

作者:愛普生代理江蘇南山 發布時間:2025-06-23分類:基礎知識瀏覽:12次

在當今數字化安防時代,視頻監控系統已成為城市安全、交通管理和公共安全領域的關鍵技術支撐。從早期的模擬監控到如今的網絡化高清視頻監控,系統的性能飛躍離不開核心元器件的進步。小小晶振不過指甲蓋大小,卻在視頻監控系統的核心默默支撐著每一幀高清畫面的傳輸與存儲。愛普生SG5032CAN晶振憑借優秀的性能和特點,為視頻監控系統提供了高精度、高穩定的時鐘信號,有力地保障了系統的高效運行。


SG5032CAN的核心技術特性:

愛普生SG5032CAN是一款采用晶體加工技術和低抖動PLL架構的高性能有源晶振,其技術參數*美匹配現代視頻監控系統的嚴苛需求。以下從關鍵性能維度進行深入分析:
1、頻率穩定性與寬范圍輸出
• 寬廣頻率覆蓋:SG5032CAN支持1.2MHz至75MHz的頻率輸出范圍,完整覆蓋視頻監控系統中圖像采集、數據處理和網絡傳輸?shù)雀鳝h(huán)節時鐘需求。典型應用頻點包括27MHz(圖像傳感器時序)、12MHz(微控制器時鐘)及54MHz(網絡接口同步)等。
• 優秀頻率穩定性:晶振在-40℃至+105℃的工業級溫度范圍內,頻率穩定度高達±25ppm,年老化率僅±3ppm。在攝像頭的整個生命周期內,時鐘信號漂移極小,確保視頻采樣時刻精準一致,避免因時鐘偏差導致的圖像拖影、幀間抖動等問題。
• 低抖動性能:結合愛普生專利的低抖動PLL技術,SG5032CAN能夠為高速圖像傳感器和視頻處理器提供超低相位噪聲的時鐘信號,顯著降低視頻采集過程中的時間誤差,提升畫質清晰度。

2、寬電壓與功耗控制
• 靈活電源適應性:1.6V至3.63V的寬電壓工作范圍使SG5032CAN能夠無縫適配視頻監控系統中各類芯片組的供電需求,簡化系統電源設計。
• 智能功耗管理:SG5032CAN具備的待機控制功能,通過ST引腳可實現工作模式與待機模式的即時切換,這一特性對電池供電的無線監控攝像頭、太陽能安防設備等節能關鍵場景尤為重要。
• 快速喚醒能力:SG5032CAN的啟動時間僅需3ms,從待機狀態到穩定輸出幾乎無延遲。其信號邊沿特性同樣出色,上升/下降時間均為3ns,確保視頻系統能夠快速響應突發監控需求,捕捉關鍵瞬間。

3、封裝與可靠性

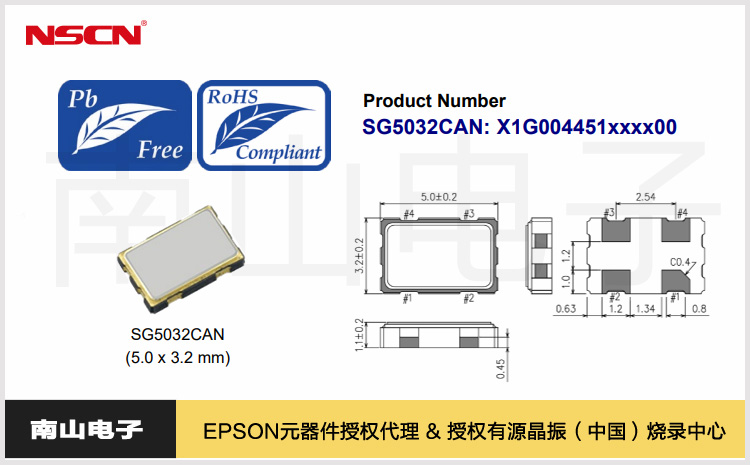

• 緊湊堅固封裝:采用5.0×3.2×1.1mm的小型SMD封裝(5032標準尺寸),在有限的PCB空間內實現高精度時鐘源部署,適合全景攝像頭、微型半球攝像機等空間受限的監控設備。
• 強化環境適應性:工作溫度覆蓋-40℃至+105℃的工業級范圍,確保無論是高溫的戶外監控環境還是嚴寒的極地應用場景,晶振均能提供穩定可靠的時鐘信號。同時具備優異的抗沖擊振動性能,適應車載監控、無人機監控等移動平臺的惡劣工況。



在視頻監控系統中的具體應用場景:

• 圖像采集環節:為圖像傳感器提供精準時鐘,確保高清攝像頭高幀率采集,避免卡頓丟幀,為事件追溯提供清晰畫面。
• 視頻信號處理:助力視頻處理芯片執行編碼、圖像增強等任務。如H.265編碼時,穩定時鐘保障數據壓縮準確,減少存儲占用;圖像增強中確保算法正確執行,提升畫質。
• 數據傳輸:為數據傳輸模塊提供穩定時鐘,在以太網監控系統中,保障網絡接口芯片同步通信,防止數據丟包,實現實時監控。
• 系統同步:作為系統時鐘基準,統一多設備時鐘。城市交通監控中,確保各攝像頭時間戳準確,便于交通流量分析與調度。



對于視頻監控系統設計工程師而言,在關鍵時鐘器件的選型中應重點關注全溫度范圍內的頻率精度、長期老化特性以及功耗控制能力等核心參數。SG5032CAN在這些關鍵維度上的優秀表現,使其成為各類專業安防設備的優選時鐘源,從消費級家用攝像頭到工業級全景監控系統,均能提供穩定、精準的時鐘信號,守護視頻的每一幀精彩。



南山電子是EPSON 愛普生授權代理商,歡迎咨詢選購愛普生SG5032CAN晶振。南山電子提供愛普生全系列各種規格有源晶振和無源晶振,時鐘芯片RTC,可編程晶振,溫補晶振等,如有采購需求請聯系網站客服。
