愛普生TG-5006CJ溫補晶振在衛星通信領域的核心應用

作者:愛普生代理江蘇南山 發布時間:2025-06-10分類:基礎知識瀏覽:45次

在衛星通信技術高速發展的今天,從北斗導航的精準定位到衛星系統(GNSS)的廣泛應用,終端設備對時鐘源的穩定性、精度與環境適應性提出了嚴苛要求。作為衛星通信模組的核心元件,晶振的性能直接決定信號處理質量與系統可靠性。愛普生(EPSON)推出的TG-5006CJ溫補晶振(TCXO),以其優秀的頻率穩定性、抗環境干擾能力及微型化設計,成為衛星通信領域的理想時鐘解決方案,為車載導航、智能穿戴、無人機等場景提供精準可靠的時間基準。


衛星通信對時鐘源的嚴苛挑戰:

衛星通信依賴高精度時間同步實現定位計算與信號傳輸,而傳統晶振受溫度、震動、電磁干擾等因素影響,易產生顯著頻偏(10~50ppm),導致定位誤差擴大甚至信號失效。以北斗、GPS 為代表的 GNSS 系統要求頻偏控制在 ±0.5ppm 以內,尤其在 - 30°C 至 + 85°C 的極端溫度、車輛顛簸或復雜電磁環境中,普通晶振已無法滿足需求。此時,高穩定性溫補晶振成為關鍵突破口。



愛普生TG-5006CJ的核心技術優勢:

1. 超高精度溫補,應對極端環境
TG-5006CJ 采用溫補技術,在 - 30°C 至 + 85°C 寬溫范圍內,頻率偏差低至±0.5ppm(部分型號如 TG-5006CJ-20H 可達 ±0.5×10??),較傳統晶振提升 10-100 倍,徹底解決溫漂問題。即使在熱帶高溫、高緯度嚴寒或車載震動場景中,仍能穩定輸出高精度時鐘信號,確保 GNSS 模組實時精準解算定位數據。
2. 極速啟動與低功耗設計
晶振啟動時間僅需 5ms 即可達到額定頻率的 90%,大幅縮短設備冷啟動時間,滿足應急導航、物流追蹤等場景對快速定位的需求。同時,其工作電流低至 1.5mA(26MHz 頻段),供電電壓覆蓋 1.8V/2.8V/3.0V/3.3V 寬范圍,顯著延長無人機、智能手表等便攜設備的續航能力,兼顧效率與能效。
3. 微型封裝與抗干擾性能

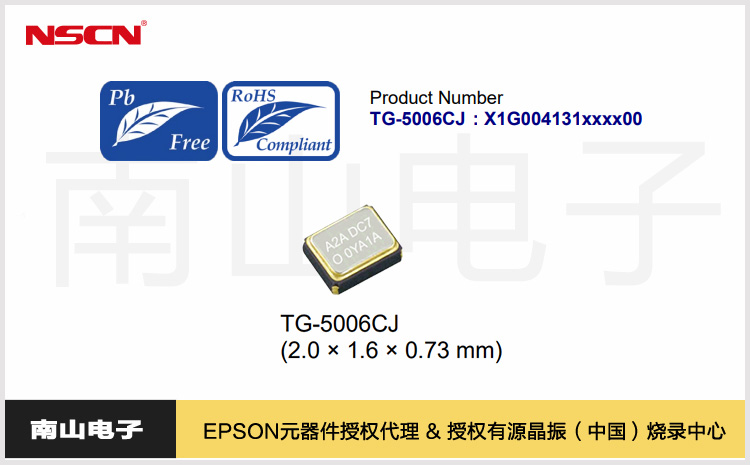

尺寸僅為2.0×1.6×0.73mm的超薄貼片封裝(SMD),為高集成度 GNSS 模組節省 50% 以上電路板空間,適配小型化設計趨勢。其相位噪聲低至- 150dBc/Hz@1kHz,有效抑制信號抖動,提升接收機信噪比。
4. 靈活設計與長期可靠性
通過引腳切換可實現壓控溫補(VC-TCXO)與溫補(TCXO)功能,為工程師提供設計靈活性。其*一年頻率老化率≤±1ppm,回流焊后頻率容差低至 ±2ppm,滿足核心網絡設備對長期穩定性的嚴苛要求,適用于衛星通信基站、測繪設備等關鍵場景。



多元應用場景:

1. 車載導航與智能交通
在車載 GNSS 模組中,TG-5006CJ 為車輛提供穩定時鐘信號,實時解算路況與位置信息,即使在山區隧道、高溫引擎艙等環境下,仍能確保導航路徑規劃的準確性,助力智能駕駛與物流追蹤系統高效運行。
2. 智能穿戴與戶外運動
憑借微型化與低功耗特性,該晶振嵌入智能手表、運動追蹤器等設備,為用戶提供精準的軌跡記錄、海拔測量等數據,支持馬拉松、登山等場景下的長時間穩定定位,續航可達數天以上。
3. 無人機與測繪遙感
在無人機導航系統中,TG-5006CJ 的高抗振性與快速啟動能力,保障無人機在復雜地形中實現厘米級定位與自主避障,廣泛應用于農業植保、電力巡檢、災害救援等領域,提升任務執行效率與安全性。
4. 北斗導航等國產衛星系統
針對北斗三號系統的高精度需求,TG-5006CJ-20H 型號(38.4MHz)以 ±0.5ppm 的頻率穩定性,成為GNSS模組的優選時鐘源,助力北斗在測繪、海洋監測、金融授時等國家關鍵領域的規模化應用。



愛普生 TG-5006CJ溫補晶振以 “高精度、小尺寸、低功耗” 的全維度優勢,攻克了衛星通信中時鐘穩定性的核心難題,推動 GNSS 模組在精度、可靠性與環境適應性上的全面升級。隨著車聯網、低空經濟、衛星互聯網的加速發展,這款晶振將持續賦能衛星通信產業鏈,成為連接“天空地”一體化網絡的關鍵技術基石,為用戶帶來更精準、更可靠的定位與通信體驗。



南山電子是EPSON 愛普生授權代理商,歡迎咨詢選購愛普生TG-5006CJ溫補晶振。南山電子提供愛普生全系列各種規格有源晶振和無源晶振,時鐘芯片RTC,可編程晶振,溫補晶振等,如有采購需求請聯系網站客服。
