愛普生TG5032CGN壓控溫補晶振:高精度高穩定晶振

作者:愛普生代理江蘇南山 發布時間:2025-05-12分類:選型與應用瀏覽:75次

愛普生(EPSON)TG5032CGN 是一款專為高穩定性需求設計的壓控溫補晶振(VC-TCXO),采用 10 腳貼片式 5032 封裝(尺寸 5.0×3.2×1.45mm),兼具 TCXO 的溫度補償優勢與 VCXO 的壓控調節功能。其頻率范圍覆蓋 10MHz~40MHz,輸出形式為 CMOS,供電電壓典型值 3.3V,可在 - 40°C 至 + 85°C 寬溫環境下穩定工作,頻率溫度特性達 ±0.1×10??(*大值),頻率老化率低至 ±3.0×10??/20 年,是小型化、高精度場景的理想選擇。


TG5032CGN 核心優勢:

1. 優秀的頻率穩定性
TG5032CGN 內置溫度補償電路,可有效抵消環境溫度變化對頻率的影響,在 - 40°C~+85°C 范圍內,頻率漂移控制在 ±0.1×10?? 以內,遠超普通晶振。同時,其頻率容差僅 ±1.0×10??,受電壓和負載波動影響極小,確保長時間穩定輸出,滿足 Stratum 3、SyncE、IEEE1588 等高精度時鐘同步協議要求。

2. 寬溫環境適應與壓控功能
作為 VC-TCXO,TG5032CGN 支持電壓控制頻率調節,兼具 TCXO 的溫補穩定性與 VCXO 的動態調節能力,可在工業級嚴苛溫度(-40°C~+85°C)及汽車引擎艙等高溫場景下可靠工作。存儲溫度范圍達 - 40°C~+90°C,適配多種惡劣存儲環境。

3. 小型化設計與低相位噪聲
5032 封裝緊湊輕薄,節省電路板空間,適合小型基站、汽車電子模塊等對體積敏感的應用。同時,其低相位噪聲特性優化了信號質量,減少時鐘抖動,保障高速數據傳輸?shù)臏?zhǔn)確性。



TG5032CGN 應用場景:

1. 通信與網絡設備
在 Small Cell 小型基站、同步以太網(SyncE)及 IEEE1588 精密時鐘同步系統中,TG5032CGN 為設備提供穩定的參考時鐘,確保網絡同步精度,支撐 5G、物聯網等低時延業務。

2. 汽車電子核心控制
作為汽車動力轉向控制器、防抱死制動系統(ABS)、電子穩定性控制系統(ESC)的核心組件,其高穩定性可應對高速行駛、急轉彎等極端工況下的溫度劇變與振動干擾,保障控制系統實時響應與精準執行。

3. 工業與消費電子
適用于工業自動化設備、精密儀器及高端消費電子,如無人機、智能穿戴等,在復雜電磁環境與寬溫條件下維持時鐘信號的可靠性。



采購與技術支持:

作為愛普生官方推薦代理商,南山電子提供愛普生晶振全系列供應,提供樣品零售服務。如需獲取實時報價或技術支持(如選型指導、電路設計建議),可通過官網在線客服咨詢。

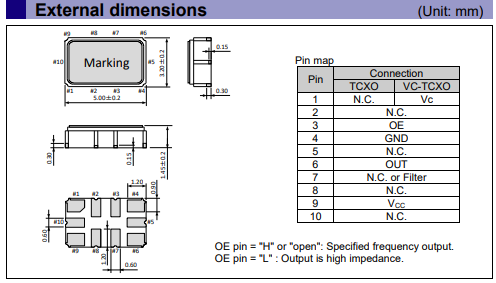

外部尺寸:

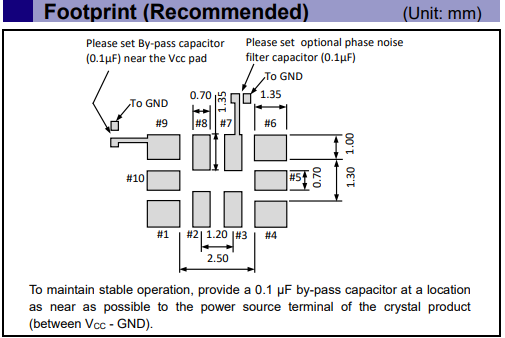

引腳推薦:
