在物聯網、可穿戴設備與無線通信技術飛速發展的今天，電子元器件的小型化、高性能化需求日益嚴苛。作為頻率控制核心部件的晶振，如何在有限空間內實現穩定的頻率輸出，成為行業關注的焦點。愛普生推出的FC-135R晶振，以32.768kHz基礎頻率為核心，搭配3.2×1.5×0.90mm 的超緊湊超薄SMD封裝，為小型通信設備提供了精準可靠的頻率解決方案。

FC-135R是愛普生針對便攜式電子設備研發的低剖面表面貼裝晶振，采用基頻振蕩模式，避免了泛音晶振的復雜電路設計，從根本上簡化了PCB布局。7pF、9pF、12.5pF多種負載電容選擇，方便客戶配置。其32.768kHz的標準頻率輸出，恰好滿足實時時鐘（RTC）、無線數據傳輸等基礎時序控制需求，是藍牙模塊、Wi-Fi 芯片、物聯網傳感器等小型化設備的理想選擇。

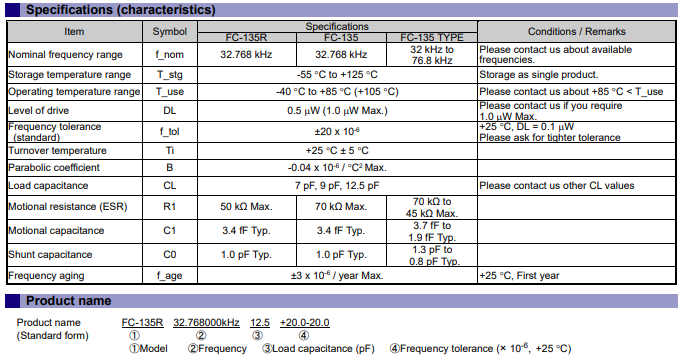

FC-135R優勢特點：

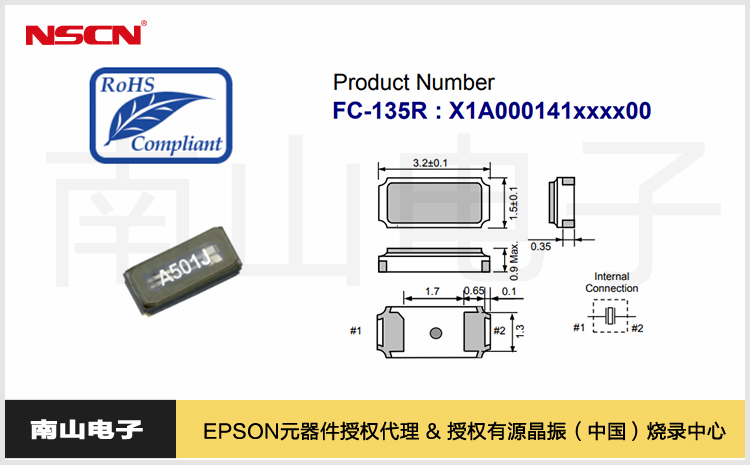

• 超薄封裝：3.2×1.5×0.80mm的3215貼片封裝，適用于高密度PCB布局，尤其適合智能穿戴設備、醫療傳感器等空間受限場景。
• 低功耗設計：激勵功率僅0.5μW（*大值1.0μW），顯著降低頻率偏移風險，延長電池供電設備的續航能力。
• 溫度適應性：工作溫度范圍覆蓋-40℃至+85℃，部分型號支持擴展至+105℃，滿足工業級和汽車電子需求。
• 電氣性能優化：串聯電阻（ESR）低至50kΩ（相比FC-135的70kΩ降低28.6%），提升信號完整性。

FC-135R應用場景：

• 智能穿戴設備：為智能手表、手環、眼鏡等提供精準時鐘信號，助力其準確記錄運動數據、健康指標，如血氧、心率等，并保障與手機等終端穩定通信。
• 物聯網終端：在LoRa、NB-IoT等低功耗廣域網（LPWAN）模塊中，FC-135R 的高精度頻率輸出確保基站與終端的時鐘同步，減少數據重傳率。
• 無線通信模塊：在Wi-Fi 6/6E、藍牙5.3等高速通信模塊中，FC-135R 的低相位噪聲特性（<-150dBc/Hz@10kHz）有效降低信號失真，提升頻譜利用率。
• 汽車電子系統：應用于車載導航和ECU控制單元時，FC-135R通過抗沖擊設計（±10ppm）和寬溫域穩定性，確保在引擎艙震動和極端溫度下的精準計時。

典型應用：FC-135R在電子體溫計中的應用

電子體溫計由于要顯示測溫結果，通常需要溫度傳感器、單片機、顯示數碼管等部件。現在流行的電子體溫計更是智能化，如增加了超溫告警、時鐘顯示等功能，方便用戶定時檢查體溫變化。在新型的智能電子體溫計中，時鐘顯示的精度是非常重要的。

計時模塊單元配合32.768kHz晶體組成實時時鐘模塊單元，使得整個設計在顯示所測體溫的同時能夠顯示計時信息。實時時鐘模塊一般都是高性能、低功耗、帶RAM功能的實時時鐘電路，可以對年、月、日、周日、時、分、秒進行精確計時，且大部分都具有閏年補償功能，工作電壓在1.8~5.5V之間。實時時鐘模塊一般通過串口與單片機進行通信，并將時間信息通過單片機傳遞給顯示單元。作為實時時鐘模塊，其精度和穩定度非常重要。通常這個實時時鐘模塊的精度和穩定度主要取決于外接一個32.768kHz的晶體作為運行計數時鐘。FC-135作為愛普生公司的當紅晶體單元，可以*美用于該溫度計方案。

南山電子是EPSON 愛普生授權代理商，歡迎咨詢選購愛普生FC-135R晶振。南山電子提供愛普生全系列各種規格有源晶振和無源晶振，時鐘芯片RTC，可編程晶振，溫補晶振等，如有采購需求請聯系網站客服。
