愛普生低ESR 32.768KHz晶體單元FC2012AN:助力便攜設備低功耗設計
在電子設備小型化、智能化的發展浪潮中,消費類產品對元器件的要求日益嚴苛。尤其是以連續血糖監測儀(CGM)為代表的便攜設備,在追求長續航、小體積的同時,還需要確保電路穩定運行,這對晶體單元的性能提出了挑戰。愛普生憑借多年工藝與研發經驗,推出的FC2012AN 32.768KHz 晶體單元,精準解決了小封裝與低等效電阻(ESR)的技術矛盾,成為低功耗設計領域的破局者。
在晶體設計中,受材料和設計因素制約,封裝越小,ESR往往越大。客戶對更低ESR晶體的青睞,源于其在電路設計中的顯著優勢:更低的ESR能有效降低回路功耗,提升起振容易度,滿足設備低功耗運行需求,這一點在以電池供電為主的消費類產品中尤為重要。同時,消費電子對體積的特別追求,又要求晶體封裝盡可能小巧,如何平衡這對矛盾參數,成為行業技術難點。
愛普生FC2012AN應用優勢:
愛普生FC2012AN 的問世,標志著小封裝與低 ESR 的技術瓶頸被突破。該晶體單元具備多項優勢:

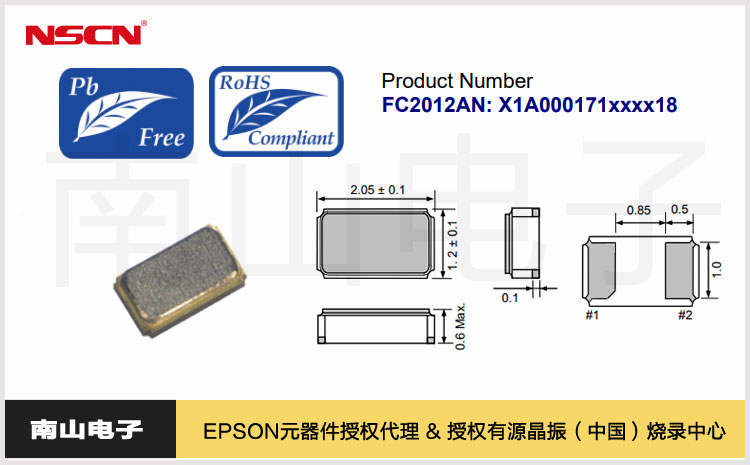

• 超小封裝,特別便攜:封裝尺寸僅為 2.05 x 1.2 mm,厚度*大 0.6 mm,滿足當今便攜設備對空間的苛刻要求,為緊湊型電路設計釋放更多空間。
• 低功耗,長續航保障:與愛普生同封裝產品FC-12M 相比,FC2012AN振蕩電路的電流消耗減少約 19%,僅為 319nA*。極低的功耗表現,助力設備實現更長待機時間,尤其適合依賴電池供電、需長時間工作的應用場景,如連續血糖監測儀。
• 低 ESR,穩定起振:在 25°C 時,等效電阻(ESR)典型值僅 5kΩ,即使在 - 40°C 至 + 105°C 的寬溫范圍內,*大 ESR 也控制在 60kΩ 以內。低 ESR 特性使晶體在驅動能力較低的 IC 電路中也能輕松起振,確保振蕩穩定性,為電路可靠運行奠定基礎。
• 高精度與寬溫適應:頻率精度達 ±20 x 10??(+25°C±5°C),工作溫度范圍覆蓋 - 40°C 至 + 105°C,能夠在復雜環境下保持穩定性能,適應多樣化的應用場景。
精準適配CGM等便攜設備需求:
以連續血糖監測儀為例,這類設備需要滿足小巧便攜、讀寫方便且長時間工作的要求,對內部電子元器件的功耗和體積有著標準。FC2012AN 的低功耗特性,可顯著降低設備整體能耗,配合其超小封裝,為設備內部留出更多空間以集成其他功能模塊。同時,穩定的振蕩性能確保了數據采集和傳輸的準確性,助力CGM實現佩戴一次持續工作兩周、實時監測血糖等功能。
在血糖監測儀的數據傳輸環節,無論是 BLE、NFC 還是 NB 等傳輸方式,實時時鐘模塊(RTC)都是關鍵組件。愛普生不僅提供FC2012AN這樣的優質晶體單元,還為客戶提供更多低功耗實時時鐘模塊選擇,形成完整的低功耗解決方案,滿足設備全鏈路的性能需求。
作為愛普生官方推薦代理商,南山電子提供愛普生晶振全系列供應,提供樣品零售服務。如需獲取實時報價或技術支持(如選型指導、電路設計建議),可通過官網在線客服咨詢。
